Shelly Relais richtig einbauen: Optimale Positionierung in der Unterputzdose

Dieser Artikel zeigt, wie Shelly-Relais korrekt in Unterputzdosen installiert werden sollten, um die WLAN-Verbindung zu optimieren. Die richtige Positionierung und freie Lage der Antenne sind entscheidend für eine zuverlässige Funktion – besonders bei dichten Wänden und Metallrahmen. Mit technischen Skizzen und praxisnahen Beispielen.

Warum ist die Positionierung wichtig?

Shelly-Geräte sind kompakt und werden meist hinter Lichtschaltern oder Steckdosen eingebaut. Dabei wird oft übersehen, dass die integrierte WLAN-Antenne durch Metall oder zu tiefe Einbaulagen abgeschirmt werden kann.

Typische Probleme bei schlechter Einbauposition:

Verbindungsabbrüche zur Shelly Cloud oder MQTT-Broker
Nicht Erreichbarkeit der REST-API des Shelly Devices (Smart-Home Zentrale erreicht Device nicht)

Verzögerungen bei Schaltbefehlen
Absturz des Shelly Relais

Gerät ist nach dem Einbau nicht mehr auffindbar im Netzwerk

Grundlagen der Shelly-Antennenposition

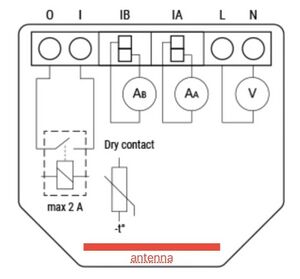

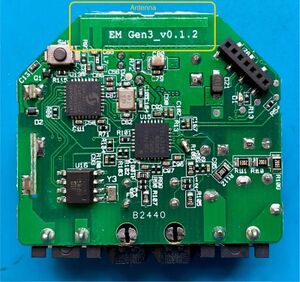

Die Antenne eines Shelly Relais befindet sich in der Regel auf der Rückseite, also die der Schraubklemmenleiste abgewandten Seite und dort oben (gegenüber der Schraubklemmenleiste).

Die Antenne sollte möglichst:

nicht direkt an Metall (z. B. Schalterrahmen) anliegen,

nicht vollständig in der Tiefe der Dose verschwinden,

nach vorne zum Raum bzw. Richtung Wifi Router oder Access Point in der Unterputzdose ausgerichtet sein.
Man sollte Kabelsalat in der Dose vermeiden und im besten Fall dafür sorgen das vor der Antenne keine Stromkabel liegen.
Man kann auch mit dem Winkel ein wenig spielen, meine beste Erfahrung liegt darin die Antenne im 45° Winkel auszurichten (Aber testet das ruhig)

Praktische Tipps

Kunststoffdosen verwenden statt Metallversionen

Tiefe Unterputzdosen (≥ 60 mm) nutzen für mehr Platz

Antenne nie hinter eine Stahlrahmen-Steckdose setzen

WLAN-Repeater in der Nähe platzieren, wenn nötig

Fazit

Die richtige Einbauposition des Shelly Relais kann über die Zuverlässigkeit eines gesamten Smart-Home-Systems entscheiden. Schon kleine Änderungen wie ein paar Millimeter andere Antennenlage können große Auswirkungen auf die Stabilität der WLAN-Verbindung haben.

 Achtung – Arbeiten an elektrischen Anlagen!

Arbeiten an elektrischen Anlagen dürfen ausschließlich von
Elektrofachkräften oder unter deren Aufsicht durchgeführt werden.
Vor Beginn der Arbeiten sind alle aktiven Teile spannungsfrei zu schalten,
gegen Wiedereinschalten zu sichern und auf Spannungsfreiheit zu prüfen.
