Eine gute Methode Sensoren oder Schalter in openHAB einzubinden ist es dies via MQTT zu machen. Dafür wird zur openHAB Installation noch ein MQTT Broker benötigt. Ich habe bereits Sensoren via EXEC Binding angebunden, nun möchte ich zeigen, wie man diese via MQTT als openHAB Items einbindet. Der Vorteil dieser Methode ist, das man auch ferne Sensoren, die zum Beispiel an einem Raspberry Pi angeschlossen sind, ebenfalls einbinden kann. Hier nun eine Kleine Anleitung wie man den MQTT Broker in openHAB einrichtet und dann via Things an die Sensoren Items kommt.

Vorraussetzungen

Installation des MQTT Binding

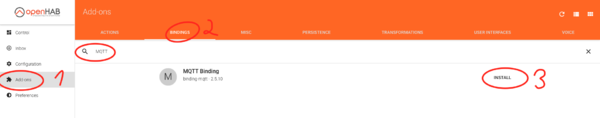

Haben wir alle Vorraussetzungen erfüllt und eine Laufende openHAB Installation und einen MQTT Broker, der bereits mit Topics der Sensoren gefüttert wird, können wir in openHAB das MQTT Binding installieren:

OpenHAB MQTT 1.png

Einrichtung der MQTT Broker Bridge

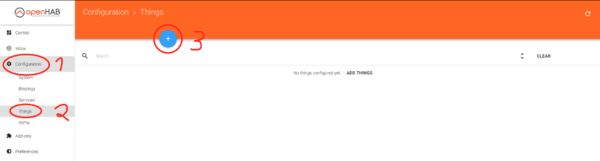

Nun legen wir als erstes ein Thing für die MQTT Broker Bridge an:

OpenHAB MQTT 2.png

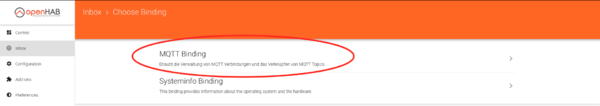

hier wählen wir unser MQTT Binding aus

OpenHAB MQTT 3.png

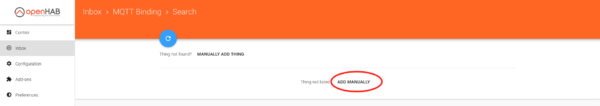

Dann gehen wir auf "add manually"

OpenHAB MQTT 4.png

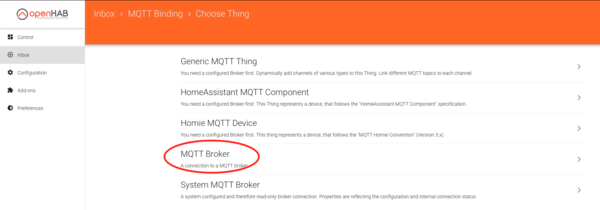

Dann wählen wir den "MQTT Broker" aus

OpenHAB MQTT 5.png

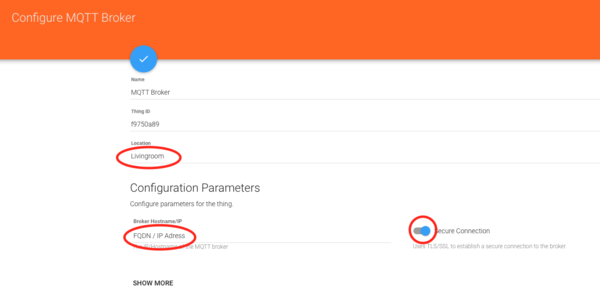

Nun konfigurieren wir den Broker Zugang:

  • Name
  • Ort
  • FQDN oder IP Adresse
  • In unserem Fall, da es ein Secure MQTT Broker aktivieren wir die "Secure Connection"

OpenHAB MQTT 6.png

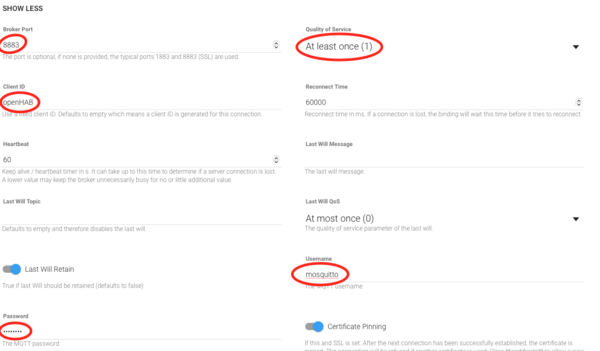

Nun klappen wir via "Show More" die erweiterten Einstellungen aus, da wir hier den Username und das Passwort eingeben können:

  • ggf. Port eintragen
  • ggf. QoS Level erhöhen
  • ClientID falls man keine generierte haben möchte
  • Username und Passwort

OpenHAB MQTT 7.png

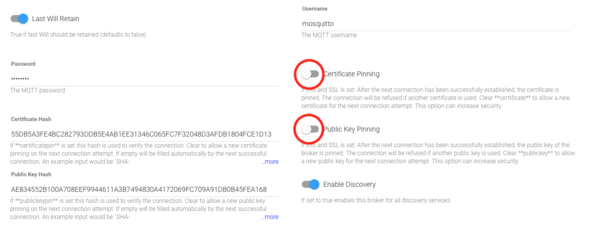

Da ich ein Self Signed Zertifikat habe, musste ich die beiden Pinnings deaktivieren.

OpenHAB MQTT Items 32.png

Nun oben mit dem Blau hinterlegten Haken das Ganze abspeichern.

Wenn alles geklappt hat sollte man nun in den Things folgendes sehen:

OpenHAB MQTT 8.png

Einrichtung der MQTT Things / Items

Man kann nun hier beliebig viele MQTT Things anlegen, kann aber einfach eines verwenden und alle Sensoren / Topics hier als eigene Chanels hinterlegen. Der Vorteil, wenn man zum Beispiel über mehrer MQTT Publisher verfügt und für jeden dieser Publisher ein eigenes MQTT Thing anlegt, ist, dass man eine bessere Übersicht bekommt. Ich zeige hier nun wie man ein MQTT Thing samt Chanels anlegt und diesen Chanels dann Items hinzufügt.

MQTT Thing

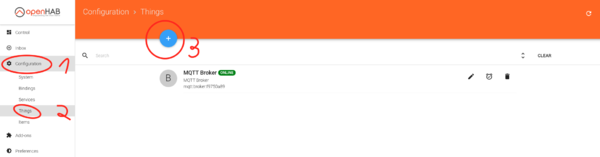

Als erstes legen wir das Thing an:

OpenHAB MQTT 9.png

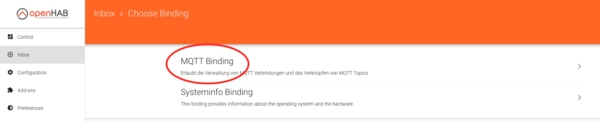

wählen das MQTT Binding aus:

OpenHAB MQTT 10.png

dann wieder "Add Manually"

OpenHAB MQTT 4.png

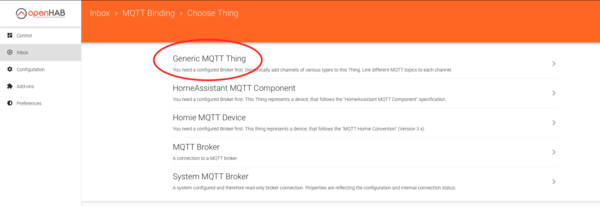

Dann wählen wir das "Generic MQTT Thing" aus

OpenHAB MQTT 11.png

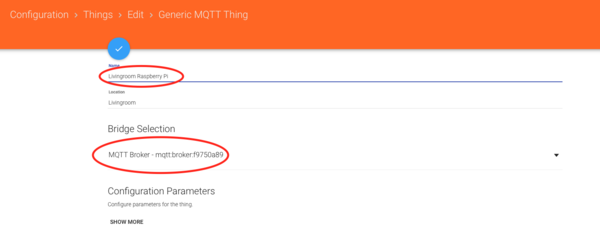

hier wählen wir dann unsere Bridge aus und vergeben falls gewünscht einen Eindeutigen Namen und den Ort.

OpenHAB MQTT 12.png

Das Ergebnis nach dem Klick auf den blau hinterlegten Haken sollte dann so aussehen:

OpenHAB MQTT 13.png

MQTT Thing Channels

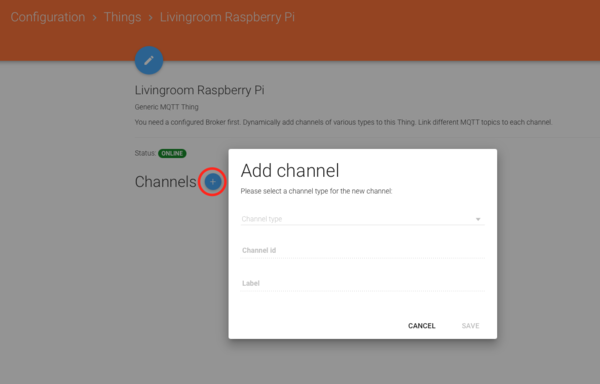

Nun editieren wir unser eben angelegtes MQTT Thing und klicken bei den Channels auf das blau hinterlegte "+"

OpenHAB MQTT 14.png

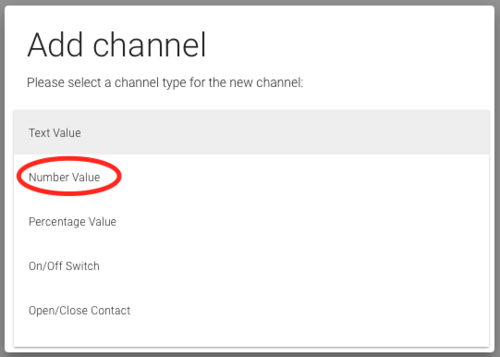

da wir hier nun einen Temperatur Sensor einbinden wollen wählen wir "Number Value"

OpenHAB MQTT 15.png

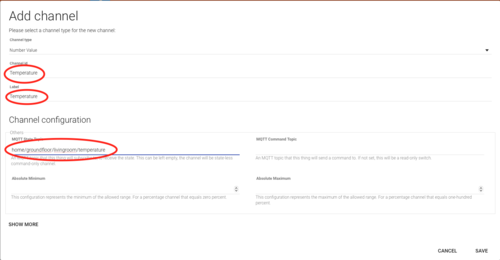

Nun füllen wir das Ganze aus. Wichtig ist das richtige topic hier einzutragen, welches ausgelesen werden soll:

OpenHAB MQTT 16.png

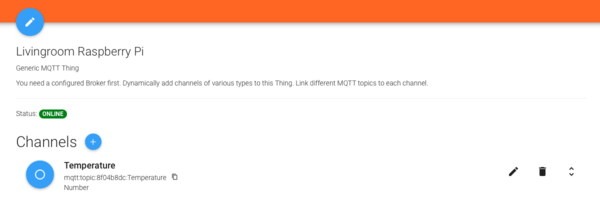

dann speichern wir das Ganze rechts unten mit "save". Das Ergebnis sieht dann so aus:

OpenHAB MQTT 17.png

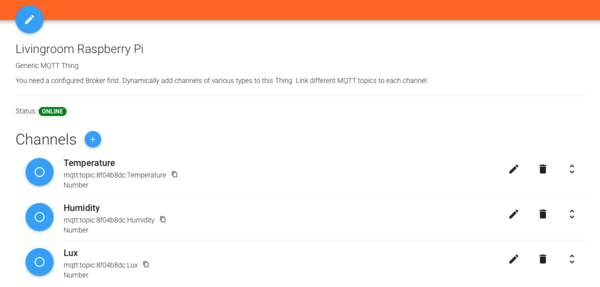

Nun können wir zum Beispiel noch eines für die Luftfeuchtigkeit und die Helligkeit anlegen.

OpenHAB MQTT 18.png


Nun können den Channels die Items zugewiesen werden.

MQTT Items

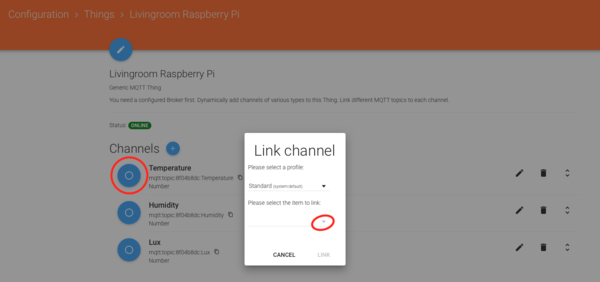

Um ein Item anzulegen klicken wir einfach auf den Runden Kreis neben dem Channel:

OpenHAB MQTT 19.png

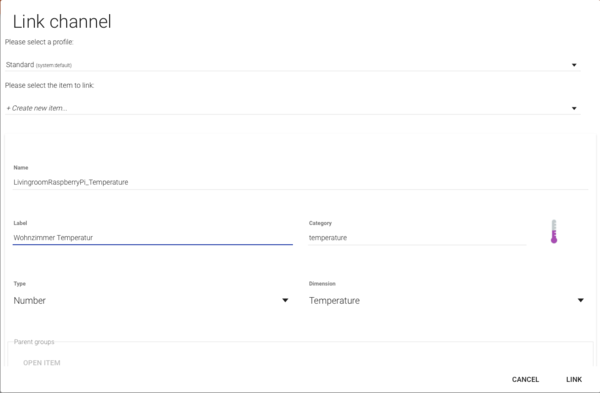

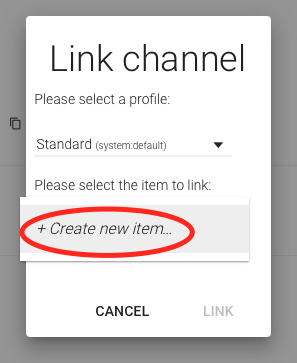

nun erstellen wir ein neues Item:

OpenHAB MQTT 20.png

OpenHAB MQTT 21.png

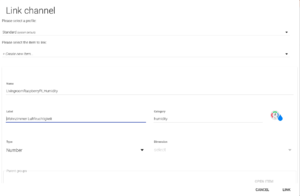

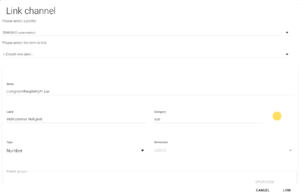

unten Rechts mit Link speichern wir das Ganze ab. Dann wiederholen wir dies mit den anderen Channels:

OpenHAB MQTT 22.pngOpenHAB MQTT 23.png

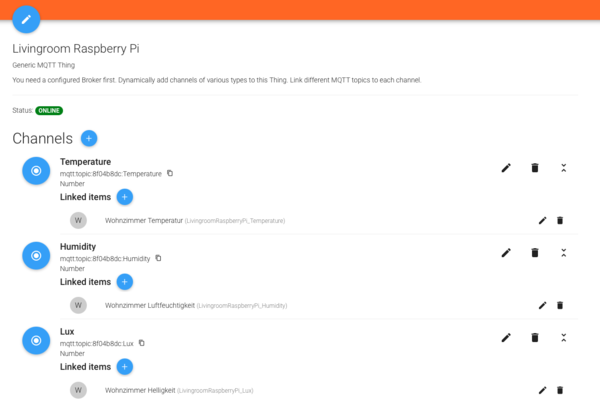

Das Ergebnis wenn man die Channels nun ausklappt sieht so aus:

OpenHAB MQTT 24.png

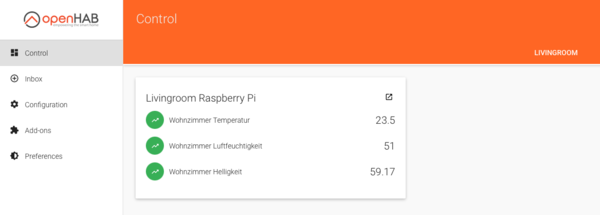

Im Control Center findet man dann die Werte:

OpenHAB MQTT 25.png

MQTT Schalter

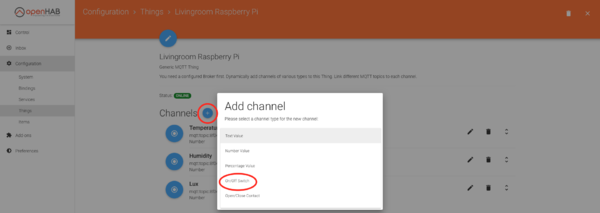

Um einen Schalter als Item einzurichten, der den Status ON und OFF versteht, legt man als erstes einen Channel an:

OpenHAB MQTT 27.png

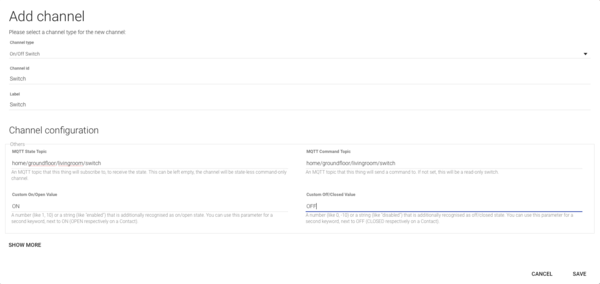

und konfiguriert ihn wie folgt:

OpenHAB MQTT 29.png

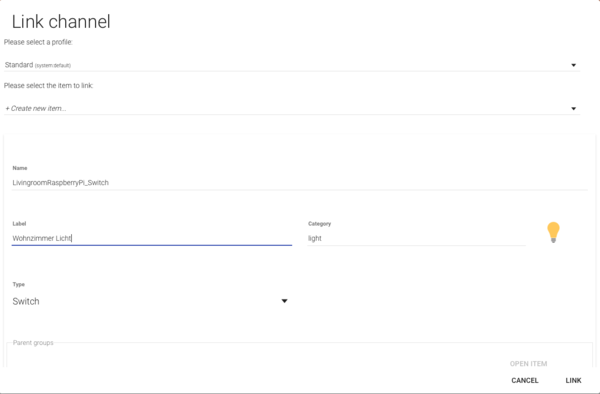

speichert den Channel mit "save" ab und fügt dann dem Channel ein Item hinzu:

OpenHAB MQTT 30.png

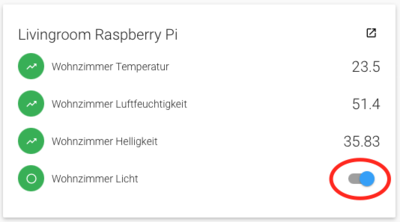

Das Ergebnis kann man dann im Controll Center testen:

OpenHAB MQTT 31.png

Wann war das Letzte Update?

Möchte man wissen, wann ein Item sich das letzte Mal aktualisiert hat und ggf. einen Alarm ausführen wenn dies Länger als 45 Minuten her ist, dann hilft euch der Folgende Artikel weiter:
